Masih cukup mahalnya harga Memory DDR4 saat ini tentu saja menjadi kendala tersendiri bagi sebagian 'pengguna' yang ingin membangun sebuah Pc (Personal Computer) baru terutama dengan dukungan processor Intel terbaru yaitu Intel Socket Lga 1151 code name SkyLake.
Dibeberapa product motherboard Intel SkyLake seriesnya, Msi menyertakan beberapa product motherboard Intel SkyLake socket Lga1151 yang masih mendukung memory DDR3 dengan menggunakan name product dibelakangnya 'D3' seperti motherboard B150M PRO-VDH D3 ini.
Tentu saja dengan masih didukungnya memory DDR3 dimotherboard Msi B150M PRO-VDH D3 maka harga dari memory tersebut tidak akan menjadi kendala dalam membangun sebuah system Pc baru yang sudah mendukung Socket processor Intel SkyLake Lga 1151.
Berikut ini Base shematics dari motherboard Msi B150M PRO-VDH D3 yang mendukung Memory DDR3 tersebut.
*Base Shcemasic Motherboard Msi B150M PRO-VDH D3.
Dan berikut ini beberapa penampakan dari motherboard Msi B150M PRO-VDH D3.
*Look Closer Motherboard Msi B150M PRO-VDH D3.
-Top Side.
-Bottom Side.
-Real Panel.
*Specifikasi Motherboard Msi B150M PRO-VDH D3.
*Include Accesories pakaging motherboard Msi B150M PRO-VDH D3.
*Specifikasi Rig Minimum Personal test.
Specifikasi minimum Personal test saya pergunakan untuk mengetahui kinerja motherboard Msi B150M PRO-VDH D3.
Dan berikut ini beberapa specifikasi minimum tersebut :
Rig Minimum Personal test :
-Motherboard MsiB150M PRO-VDH D3.
--Uefi/Bios versi :E7982IMSB20.
-Processor Intel Lga 1151 Core i5 6600K @3,5GHz.
--Stock Cooling Fan /Default Hsf.
--Intel Thermal Paste.
-Memory DDR3 Samsung x 2Pcs.
--PC3-12800 (800 MHz) 4GB 1,5V.
--CL11-11-11 28.
-Integrated Graphics Controller.
--IntelHD 530 (integrated on Processor intel Core i5 6600K).
-Harddisk Sata WD5000LPVX.
--Windows 7 64 bit Ultimate Sp1.
--AHCI Sata Controller.
-Monitor Led 19 Inch.
--Resolusi test 1366 x 768.
-Power Supply Unit 450Watt.
-Etc..
-Cpuz.
-Installer Msi B150M PRO-VDH D3 on Personal test.
*Uefi/Bios.
Dengan Versi Uefi/Bios yang saya gunakan yaitu versi E7982IMSB.20 maka untuk tampilan menu bios terdapat dalam 2 (dua) mode/versi yaitu Advanced dan EZ mode bios.
-EZ Mode Bios.
-Advanced mode Bios.
Sedangkan berikut ini beberapa tampilan setup menu bios yang saya pergunakan pada Personal test untuk motherboard Msi B150M PRO-VDH D3 dalam versi Advanced mode.
-Sata controller.
-Os Windows Selection.
-Share Memory.
*Motherboard Compare Performance.
Seperti postingan saya pada sharing awal product motherboard Skylake yaitu Msi H110M PRO-VH bahwa untuk beberapa postingan motherboard Msi Skylake berikutnya saya akan menyertakan kinerja motherboard pembanding.termasuk pada Sharing Personal test motherboard Msi B150M PRO-VDH D3 ini.
Dan pada Compare Performance kali ini saya menggunakan motherboard Msi H81M-E33.
Motherboard Msi H81M-E33 ini saya pergunakan sebagai salah satu 'wakil' dari motherboard Intel yang mengusung technology terdahulu yaitu Intel Haswell socket Lga1150.
Meskipun motherboard ini saya pergunakan sebagai pembanding namun bukan berarti bahwa motherboard tersebut adalah pembanding yang 'Setara' atau dalam level yang sama,namun hanya untuk dapat memberikan 'gambaran' perbandingannya saja.
Dan berikut ini penampilan phisik dari motherboard Msi H81M-E33 tersebut.
-Motherboard Msi H81M-E33.
Untuk detail specifikasi motherboard Msi H81M-E33 dapat menggunjungi official link product tersebut :http://www.msi.com/product/motherboard/H81M-E33.html
Dan sebagai periperal atau perangkat yang saya gunakan untuk menguji motherboard pembanding tersebut adalah sebagai berikut :
*Motherboard Msi H81M-E33.
-Uefi bios version E7817IMS V6.7.
*Processor Intel Haswell Socket lga1150 Core i3 4130 @ 3,4GHz.
-Default /Stock Cpu Cooler.
-Intel thermalpasta.
-Integrated Graphics Intel HD4400Series.
*Memory DDR3 Samsung 4GB 1keping.
-Time 11-11-11 28.
*Harddisk Sata 2,5"inch WDC 500GB WD5000LPVX.
-Windows 7 Ultimate Sp1 64bit.
-AHCI Sata Controller.
*Led Monitor 19 "Inch.
-Resolusi desktop & test 1366 x 768.
*Power Supply unit 450watt.
*Etc..
-CPU.z
-Installer motherboard Msi H81M-E33.
*Personal test Performance Result.
Pengujian dengan menggunakan standar Personal test saya lakukan dalam rangkaian pengujian singkat namun saya harap dapat memberikan gambaran kinerja sesungguhnya pada tiap - tiap pengujian product termasuk untuk dalam short performance Personal test untuk motherboard Msi B150M PRO-VDH D3 ini.
Dan berikut ini beberapa sesi Personal test tersebut:
*Cpu Performance :
-SuperPI,WinRar,Excel 2010,Intel Burn test.
*FutureMark test.
-3dmark06,3dmark Vantage,3dmark11,Pcmark7.
*Render Simulasi test.
-PovRay,Cinebench.
*Game test.
-Counterstrike,Resident Evil,StreetFighter.
...
Sebagai awal dari sharing Personal test kali ini saya tampilkan kinerja seluruh periperal yang terpasang dimotherboard Msi B150M PRO-VDH D3 dengan menggunakan 'Windows Rate' di Windows 7 Ultimate SP1 64bit yang saya gunakan.
*Windows Rate.
-WIndows Rate chart performance.
Seperti terlihat pada chart performance Windows rate diatas untuk kinerja motherboard Msi B150M PRO-VDH D3 + Processor Intel Skylake socket Lga1151 Core i5 6600K sudah cukup baik dibandingkan kinerja motherboard Msi H81M-E33 + Processor Intel Haswell socket Lga1150 Core i3 4130 sebagai kinerja pembandingnya meskipun menggunakan kapasitas dan jumlah serta 'phisik' memory yang sama yaitu Samsung DDR3 4GB x 2 keping.
Dalam chart perbandingan Windows rate diatas terlihat untuk kinerja harddisk yang terpasang dimasing-masing port sata motherboard Personal test kali ini memiliki nilai 'Score' yang sama besarnya.
Dengan menggunakan harddisk Sata 2,5"inch WDC 500GB WD5000LPVX memang bukanlah periperal/storage yang mampu memberikan nilai maksimal dari kinerja port Sata 3.0 6GB/s yang terpasang.
Dari beberapa Personal test yang saya lakukan terhadap kinerja harddisk Sata 2,5"inch WDC 500GB WD5000LPVX memang untuk kecepatan process Baca (Read) maupun proces Tulis (Write) nya dengan menggunakan software AS SSD berapa pada angka 8x,xx ~ 12,xx MB/s.
*AS SSD.
-AS SSD chart performance.
Meskipun dalam chart performance AS SSD diatas terlihat adanya perbedaan namun perbedaan tersebut masih termasuk nilai 'toleransi' yang kemungkinan maing-masing peserta Personal test mampu mendapatkan kinerja yang sama dalam process test yang sama pula.
*Cpu Performance.
-SuperPI.
-WinRar.
-Excel 2010.

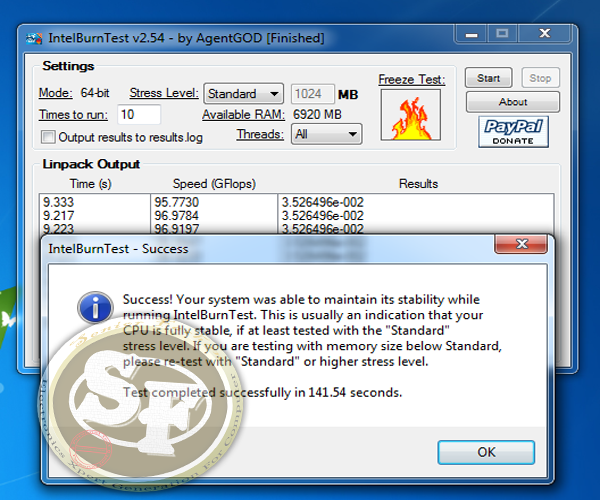

-Intel Burn test.
*FutureMark test.
-3Dmark06.
-3Dmark Vantage.
-3Dmark11.
-PMark7.
*Render Simulasi test.
-PovRay.
-Cinebench R11.5.
*Game test
-ConterStrike v1.8
-Resident Evil6.
-StreetFighter X Tekken.
*Cpu Temperature check.
-Temperature check FullLoad simulation test with Intel burn test.
*Summary Personal test.
Meskipun pada Personal test ini untuk motherboard Msi H81M-E33 + Processor intel Haswell core i3 4130 bukanlah pembanding yang 'setara' untuk kinerja motherboard Msi B150M-PRO-VDH D3 +Processor intel Skylake core i5 6600K,namun sekiranya dapat memberikan gambaran awal tentang peningkatan performance dari motherboard Intel skylake chipset B150 tersebut yang masih mendukung dari memory DDR3.
Diperbandingan beberapa motherboard Msi Skylake yang telah saya lakukan pengujian,untuk kinerja motherboard Msi B150M PRO-VDH D3 ini sedikit lebih 'Rendah' jika dibandikan kinerja motherboard Msi Skylake lainnya pada kinerja dengan factor Graphics (IGP / onboard Vga).
Hal tersebut dikarenakan penggunaan memory di'main' memorynya yang terbatas pada supporting DDR3 saja sementara beberapa motherboard Msi Skylake lainnya menggunakan memory DDR4.
Untuk kinerja dengan factor 'Cpu/ Processor' kinerja motherboard Msi B150M PRO-VDH D3 meskipun menggunakan memory DDR3 namun kinerjanya sama baiknya dengan kinerja beberapa motherboard msi Skylake yang menggunakan memory DDR4.
Namun untuk temperature/suhu yang dihasilkan pada saat berjalan penuh seperti simulasi test dengan menggunakan software Intel Burn test (ibt),suhu/temperature processor Intel Skylake Core i5 6600k dimotherboard Msi B150M PRO-VDH D3 ini terbilang sedikit lebih 'hangat' jika dibandingkan pada saat terpasang dimotherboard Msi Skylake lainnya sehingga perlu dipergunakan pendingin yang lebih baik dari yang saya pergunakan Pada Personal test kali ini..
Meskipun demikian dengan menggunakan stock /default Hsf Intel yang saya pergunakan namun tidak mempergaruhi kinerja yang dihasilkan,hal tersebut terbukti dengan dapat dilaluinya seluruh rangkain short Personal test yang saya lakukan.
Sama Halnya dengan motherboard Msi Skylake lainnya untuk motherboard Msi B150M PRO-VDH D3 ini pun dilengkapi dengan EZ Debug LED sebagai alat bantu analisa.
-
