Banyaknya dukungan chipset untuk processor Intel SkyLake Socket Lga1151 seperti chipset intel H110,B150,H170 dan Z170 menjadikan motherboard Intel Skylake ini dapat disesuiakan dengan 'keperluan' atau tujuan dari membangun suatu System Pc terbaru atau yang terbarukan.
Dan seperti beberapa varian motherboard Intel lainnya untuk dukungan performance terbaik seri Intel SkyLake tentu saja diberikan oleh Chipet Intel dengan code "Z' seperti chipset Intel Z170 yang dipergunakan oleh motherboard Msi Z170A PCMATE.
Dan berikut ini Schematic dasar dari motherboard Intel Skylake chipset Z170 tersebut.
*Base Schematics.
Sedangkan berikut ini penampakan dari motherboard Msi Z170A PCMATE tersebut.
*Penampakan motherboard Msi Z170A PCMATE.
-Top Side.
-Bottom Side.
-Rear Panel.
*Packaging motherboard Msi Z170A PCMATE.
*Specifikasi detail motherboard Msi Z170A PCMATE.
*Specifikasi Personal test.
Beberapa periperal minimum saya pergunakan untuk Personal test motherboard Msi Z170A PCMATE ini sama seperti yang saya pergunakan pada Parade Personal test motherboard Msi Skylake socket lga 1151 lainnya,yaitu :
Rig Minimum Personal test :
-Motherboard Msi Z170A PCMATE.
--Uefi/Bios versi : E7971IMS.A50
-Processor Intel Lga 1151 Core i5 6600K @3,5GHz.
--Stock Cooling Fan /Default Hsf.
--Intel Thermal Paste.
-Memory DDR4 Panram NINJA-V Series x 2Pcs.
--PC4-17000 4GB 1,2V.
--CL13-13-13 35.
-Integrated Graphics Controller.
--IntelHD 530 (integrated on Processor intel Core i5 6600K).
-Harddisk Sata WD5000LPVX.
--Windows 7 64 bit Ultimate Sp1.
--AHCI Sata Controller.
-Monitor Led 19 Inch.
--Resolusi test 1366 x 768.
-Power Supply Unit 450Watt.
-Etc..
.....
*Cpu.z.
*Installer Motherboard Msi Z170A PCMATE.
*Uefi/Bios.
Dua mode tampilan menu bios motherboard Msi Z170A PCMATE dapat dipergunakan ketika saya menggunakan versi eufi/bios E7971IMS.A50 ,yaitu :
-EZ Mode Menu Bios.
-Advanced Mode Menu Bios.
Untuk Personal test motherboard Msi Z170A PCMATE ini sendiri saya menggunakan beberapa setup standar Personal test ,diantaranya:
-Sata Controller Menu Bios.
-Share Memory (IGP) menu Bios.
-Os Selection Menu Bios.
-Boot Option Menu Bios.
*Motherboard Compare Performance.
Sebagai pembanding dari kinerja motherboard Intel Skylake Msi Z170A PCMATE nantinya akan saya tertakan hasil Personal test dari motherboard Intel Haswell dari Msi yaitu Msi Z97 PCMATE.
Meskipun hasil Personal test dari motherboard Msi Z97 PCMATE ini saya pergunakan sebagai pembanding dari kinerja motherboard Msi Z170A PCMATE namun bukan berarti bahwa kedua motherboard berada dalam 'level' kinerja yang sama tetapi hanya untuk pemberi 'Gambaran' saja tentang kinerja masing-masing motherboard yang berbeda Generasi/technology tersebut.
Dan berikut ini penampakan dari motherboard Msi Z97 PCMATE tersebut.
-Motherboard Msi Z97 PCMATE.
Untuk specifikasi detail motherboard msi Z97A PCMATE tersebut dapat dilihat diofficial link product tersebut.: http://www.msi.com/product/motherboard/Z97-PC-Mate.html#hero-overview
Selain memory DDR3 dan Processor Intel Haswell socket Lga1150 core i3 4130,berikut ini minimum periperal yang saya pergunakan untuk mengguji kinerja motherboard Msi Z97 PCMATE.
*Motherboard Msi Z97 PCMATE
-Uefi bios version E7850IMSv4.7
*Processor Intel Haswell Socket lga1150 Core i3 4130 @ 3,4GHz.
-Default /Stock Cpu Cooler.
-Intel thermalpasta.
-Integrated Graphics Intel HD4400Series.
*Memory DDR3 Samsung 4GB 1keping.
-Time 11-11-11 28.
*Harddisk Sata 2,5"inch WDC 500GB WD5000LPVX.
-Windows 7 Ultimate Sp1 64bit.
-AHCI Sata Controller.
*Led Monitor 19 "Inch.
-Resolusi desktop & test 1366 x 768.
*Power Supply unit 450watt.
*Etc..
-Cpu.z
-Installer motherboard Msi Z97 PCMATE.
*Performance Personal test result.
Beberapa sesi Personal test yang saya lakukan terhadap kedua motherboard di Sharing Personal test kali ini meskipun 'Singkat' namun sekiranya dapat mewakili dari keseluruhan dari "Gambaran'kinerja yang akan yang diharapkan terhadap kedua produk tersebut.
Dan berikut ini beberapa sesi Personal test tersebut:
*Cpu Performance :
-SuperPI,WinRar,Excel 2010,Intel Burn test.
*FutureMark test.
-3dmark06,3dmark Vantage,3dmark11,Pcmark7.
*Render Simulasi test.
-PovRay,Cinebench.
*Game test.
-Counterstrike,Resident Evil,StreetFighter.
...
Dan sebagai awal dari sharing kali ini saya tampilkan kinerja seluruh periperal yang terpasang dimasing-masing motherboard dengan menggunakan 'Windows Rate' dari Windows 7 64bit Sp1 sebagai Operating System testnya.
*Windows Rate.
-Windows rate chart performance.
Seperti terlihat pada chart performance 'windows rate ' result diatas,secara keseluruhan kinerja periperal yang terpasang di motherboard Msi Z170A PCMATE memang sudah lebih baik dibandingkan kinerja motherboard Msi Z97 PCMATE yang saya pergunakan sebagai pembandingnya.
Kinerja harddisk Sata 2,5"inch WDC 500GB WD5000LPVX dimasing-masing port sata peserta Personal test memnag tidak terlihat berbeda satu dengan lainnya,hal tersebut memang dikarenakan untuk kinerja harddisk Sata 2,5"inch WDC 500GB WD5000LPVX tersebut bukan yang terbaik untuk meng-'exploitasi' dari kemampuan Sata 3.0 6GB/s dari motherboard -motherboard tersebut.
Dengan minimum storage yang sama yaitu harddisk Sata 2,5"inch WDC 500GB WD5000LPVX saya melakukan single test storage performance dengan menggunakan software AS SSD.
*AS SSD.
-AS SSD Chart performance.
*Cpu Performance.
Beberapa sesi test singkat saya lakukan dengan menggunakan software simulasi yang dipengaruhi oleh factor kinerja dari processor yang terpasang dimasing-masing motherboard peserta Persoanl test.
Dan berikut ini hasil Personal test untuk kinerja 'Default' setup dari Processor (Cpu) tersebut.
-SuperPI.
-SuperPI chart performance.
-WinRar.
-WinRar chart performance.
-Excel 2010.
-Excel 2010 chart performance.
-Intel Burn test.
-Intel burn test chart performance.
*FutureMark test.
Pada sesi Personal test dengan menggunakan software dari FutureMark ini akan memperlihatkan kinerja dari Processor (Cpu) beserta Graphics controller yang ter-integrasi dimasing-masing processor yang terpasang dimotherboard-motherboard Personal test kali ini.
Berikut ini hasil FutureMark test tersebut.
-3DMark06.
-3dmark06 chart performance.

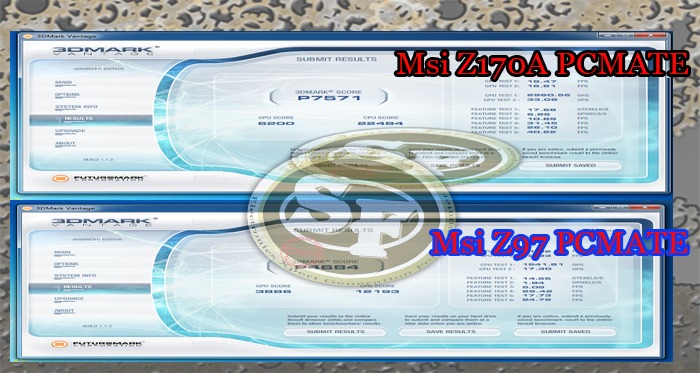

-3DMark Vantage.
-3dmark vantage chart performance.
-3DMark11.
-3dmark11 chart performance.
-PCMark7.
-Pcmark7 chart performance.
*Simulasi Rendering test.
Karena keterbatasan waktu dan beberapa hal maka untuk pengujian dengan software simulasi rendering hanya terbatas pada penggunaan software PovRay dan CineBench saja.
Meskipun begitu saya berharap kedua software tersebut dapat mewakili banyaknya aplikasi didunia Rendering yang dipakai secara umum lainnya.
-PovRay.
-Povray chart performance.
-CineBench R11.5.
-Cinebench chart performance.
*Game Test.
Meskipun menurut saya dengan sesi Futuremark test sudah terwakilkan,namun saya tetap melakukan pengujian dengan Real ataupun Sintetis Game.
Tidak banyak game yang saya ujikan terhadap kinerja dari IntelHd controller yang ter-integrasi di masing-masing processor Intel yang terpasang,namun sekiranya dapat menjadi 'Gambaran' performance untuk masing-masing peserta Personal test kali ini.
-CounterStrike 1.8.
-CounterStrike 1.8 chart performance.
-Resident Evil 6.
-Resident evil 6 chart performance.
-StreetFighter X Tekken.
-StreetFighter X tekken chart performance.
*Temperature ( Cpu ) check.
-FullLoad Temperature (cpu) with Intel burn test.
-Temperature chart performance.
*Summary Personal test.
Secara umum untuk kinerja motherboard Intel Skylake termasuk motherboard Msi Z170A PCMATE ini sudah jauh lebih baik dibandingkan kinerja motherboard Intel Haswell.
Walaupun kinerja -kinerja yang saya tampilkan baik motherboard msi Z170A PCMATE ataupun kinerja motherboard pembandingnya bukanlah kinerja yang terbaik dari keduanya namun kiranya dapat menjadi sedikit 'Gambaran' tentang kinerja kedua motherboard berbeda Generasi teknologi tersebut.
Untuk kinerja motherboard msi Z170A PCMATE sendiri dapat jauh dimaksimalkan dengan melakukan sedikit pengaturan kecepatannya dalam mode safety Overclocking dikarenakan dukungan dari chipset Intel Z170 tersebut.
Untuk kinerja Safety overCloking motherboard msi chipset Intel Z170 sendiri saya buat terpisah pada halaman Personal test motherboard msi Z170-A PRO.
Beberapa fitur ataupun dukungan koneksi terbaru pun dapat terlihat berada di motherboard msi Z170A PCMATE ini,seperti tersedianya slot untuk pemasangan M.2.
-Slot M.2.
Dan untuk fitur tambahan yang umum terpasang dimotherboard-motherboard Intel Skylake dari Msi adalah EZ Debug Led pun terpasang pada papan tercetak motherboard msi Z170A PCMATE yang tentunya sangat berguna untuk sedikit membantu melakukan analisa kerusakan/eror yang terjadi pada motherboard.
-EZ Debug led.
Thanks for attention.
Nice to Share.
....
