Motherboard Msi H270M BAZOOKA memang bukanlah motherboard ber-chipset Intel Kabylake yang pertama kali saya lakukan pengujian di Parade Personal test motherboard Intel Kabylake series tahun (2017) ini,namun untuk motherboard Intel chipset H270 series adalah yang pertama kali saya sharing pada Personal test ini.
Dan seperti diketahui untuk motherboard Intel Kabylake series ini ada tiga(3) pilihan chipset yang tersedia yaitu chipset Intel Z270,chipset Intel B250 dan tentunya chipset Intel H270 yang dipergunakan dimotherboard Msi H270M BAZOOKA ini.
Tentu saja ketiga (3) pilihan penggunaan chipset tersebut bukan tanpa alasan ,jika melihat sisi harga dan performance/kinerja maka pilihan tertinggi adalah penggunaan chipset Z270.
Untuk kinerja/dukungan dengan harga yang cukup ekonomis tentu pilihan hanya ada pada penggunaan chipset B250.
Sedangkan pilihan diantara keduanya baik dari sisi kinerja/dukungan serta harganya maka chipset Intel H270 dapat meng-akomodir hal-hal tersebut yaitu kinerja/dukungan yang baik dengan harga yang tidak terlalu mahal.
Motherboard Msi H270M BAZOOKA selain memiliki fitur/dukungan lebih baik seperti supporting Raid untuk port Satanya yang tidak dimiliki oleh motherboard Intel ber-chipset B250 namun memiliki harga jauh lebih rendah dibandingkan motherboard Intel ber-chipset Z270.
Dan untuk jelasnya tentang motherboard Msi berchipset Intel H270 tersebut,berikut ini adalah penjelasannya :
*About motherboard Msi H270M BAZOOKA.
-Base Schematic.
-LookCloser.
-Packaging and Accesories.

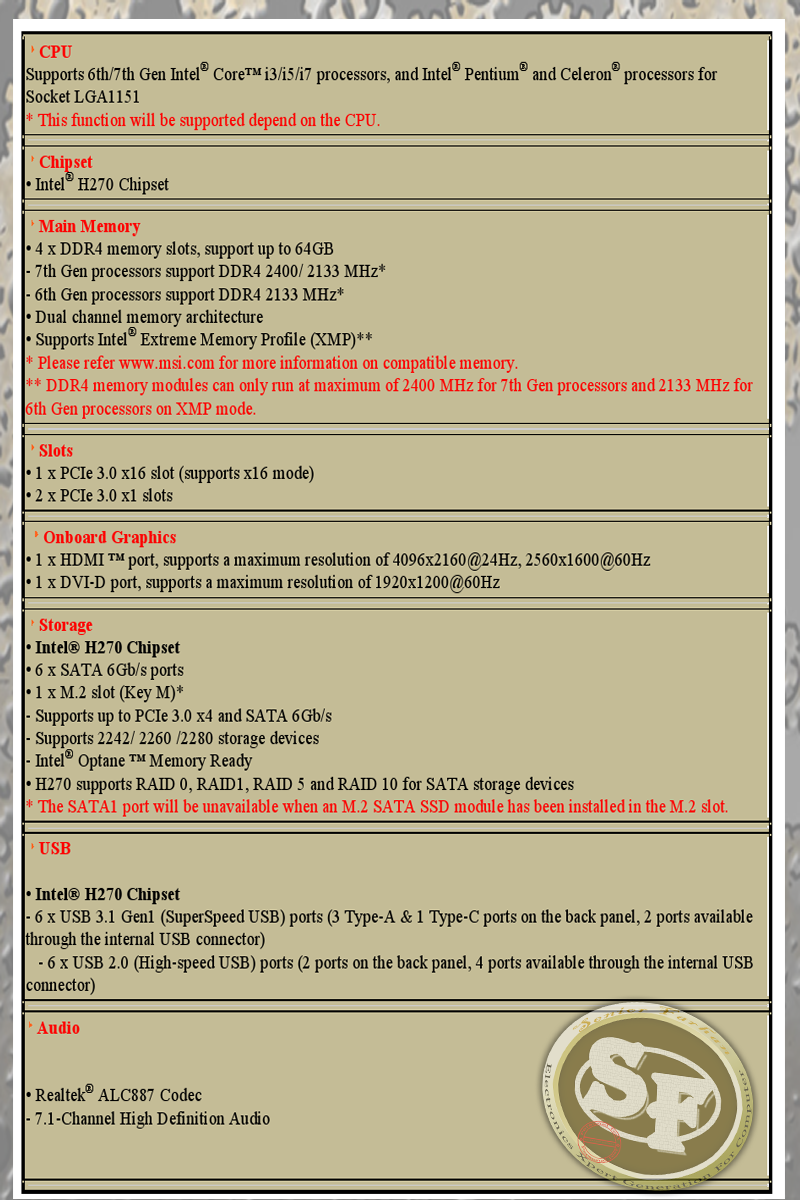

-Specification.
-The specification and accessories of the products are subject to irregular update. Please refer to the actual articles and accessories or consult the local distributors. Manufactures reserves the right to change.
-The name and trademark mentioned in product specification belong to their respective owners.
*Rig minimum Personal test.
Pada pengujian untuk motherboard Msi H270M BAZOOKA ini saya hanya menggunakan satu (1) buah processor saja yaitu Intel Kabylake Core I7 7700 dalam kecepatan @Default saja namun dengan menggunakan dua (2) buah Graphics controller yang berbeda yaitu (Igp) IntelHD630 dan Graphics card Msi R9 270X MINI-ITX GAMING.
Tentu saja penggunaan dua(2) buah Graphics controller yang berbeda tersebut saya buat untuk melihat perbedaan kinerja yang dihasilkan pada setiap sesi pengujian Personal test yang saya lakukan dengan hanya menggunakan graphics controller yang berbeda namun dalam kecepatan 'System' yang masih sama.
Dan berikut ini beberapa Rig minimum periperal Personal test yang saya pergunakan untuk Personal test motherboard Msi H270 BAZOOKA kali ini.
Rig Minimum Personal test:
-Motherboard Msi H270M BAZOOKA.
--Uefi / Bios versi E7A70IMS.220 ,date : 02/06/2017.
-Processor Intel Socket Lga 1151.
-- Intel Kabylake Core I7 7700 @Default Speed 3,6GHz.
--Intel Thermal Pasta.
--3rd Party Cooling fan Processor.
--Dual Fan 4,5"inch.
-Memory DDR4 Panram Ninja-V Series x 2Pcs.
--PC4 17000 4GB 1,2V.
--Time CL 13-13-13 35.
-Graphics Card
--Msi R9 270X MINI-ITX GAMING.
--Driver Radeon Software Crimson Relive Edition Installer Versi 16.12.1.
--Intel HD630 (Integrated Graphics on processor Intel Core I7 7700).
-Harddisk Sata 3,5"inch WDC WD20EZRZ 2TB.
--AHCI Sata Controller.
--Windows 10 Pro 64bit.
-Monitor Led 19"Inch.
--Resolusi desktop & test 1366 x 768.
--Digital Signal monitor via HDMI port.
-Power Supply Units 450Watts.
-Etc...
-Cpu.z.
-Gpu.z IntelHD630.
-Gpu.z R9 270X.
*Uefi/Bios menu.
-Main menu bios.
Dengan bios versi E7A70IMS.220 yang saya pergunakan untuk tampilan menu bios motherbord Msi H270M BAZOOKA memang tidak terdapat dua(2) pilihan,melainkan satu(1) tampilan saja seperti pada tampilan "Main ' mebu bios diatas.
-Sata Controller menu bios.
Sata controller dimotherboard Msi chipset H270 ini memang terdapat dua (2) pilihan ,yaitu 'AHCI' sata controller dan 'Raid' controller jika menggunakan dua(2) atau lebih Storage (Harddisk atau SSD) yang terpasang diport Sata 3.0 6GB/s motherboard tersebut.
-Usb Controller menu bios.
Sama seperti motherboard-motherboard Intel chipset kabylake series lainny (Z270,B250,H270) untuk motherboard Msi H270M BAZOOKA inipun hanya mendukung Usb controller type 'XHCI' saja,sehingga untuk dukungan terutamanya Operating system dari microsoft akan lebih mudah jika menggunakan operating system terbaru saat (tahun2016/2017) ini seperti Windows 8.x atau Windows 10 series.
Meski demikian untuk supporting operating system terdahulu terutamanya windows 7 Series masih tersedia driver-driver pendukungnya,dan untuk proces ataupun cara installasi windows 7 series dimotherboard Msi H270M BAZOOKA inipun perlu cara khusus seperti yang pernah saya sharing di 'How-to' Personal test ini.
( https://seniorfarhan.blogspot.co.id/2016/09/how-to-install-windows-7-on-msi-b150m.html )
-Windows OS Configuration menu bios.
-Uefi boot option menu bios.
Pada Personl test motherboard Msi H270M BAZOOKA inipun saya menggunakan Windows 10 PRO 64bit sebagai operating systemnya dengan boot option type' Uefi'.
Untuk process installasi WIndows 10 Pro 64bit dengan 'Uefi' boot option tersebut juga sudah saya buatkan terpisah dari Personal test ini. ( https://seniorfarhan.blogspot.co.id/2017/04/how-to-uefi-boot-installation-windows.html )
Meski demikian untuk motherboard Msi H270M BAZOOKA ini pun masih mendukunga Legacy boot option,sehingga penggunaan operating system seperti Windows 7 series masih dapat dipergunakan dimotherboard tersebut.
Dan tentunya untuk menggunakan Legacy boot option tersebut untuk pilihan 'Windows OS Configuration' terutamanya pilihan 'Windows 8.1/10 WHQL Support tetap terpasang 'Disabled' (default).
-Dual boot option menu bios.
-Share memory menu bios.
Dengan penggunaan onboard Vga (integrated Graphics unit) IntelHD630 yang terdapat diprocessor Intel kabylake Core I7 7700 maka untuk pilihan share memory dapat dilakukan hingga 1024M (1GB).
-DRAM Frequency menu bios.
Meski terdapat menu pilihan 'OC ' (overclock) namun pilihan yang hanya dapat dilakukan adalah melakukan penyesuaian untuk 'Frequensi' memory yang terpasang dimotherboard Msi chipset H270 tersebut.
Baik processor Intel 'K' (overclock /unlock) series ataupun processor Intel 'Non K' ( non overclock/Lock) series tidak dapat dipergunakan pilihan pengaturan perubahan 'CPU Ratio' nya dengan versi bios motherboard tersebut.
*Performance Personal test.
Pengujian kinerja motherboard Msi H270M BAZOOKA dengan menggunakan dua(2) buah graphics controller berbeda pun saya lakukan dalam beberapa sesi test,dan berikut ini beberapa sesi test tersebut:
-Cpu Performance test.
---SuperPI,Intel burn test,Winrar,Excel 2010,Aida64-Memory Benchmark.
-FutureMark test.
---3Dmark11,3Dmark Time Spy,Pcmark7,Unigine Heaven.
-Rendering simulasi test.
---Cinebench,Povray.
-Game test,
---Lost Planet2,Resident Evil6,Street X tekken.
Dan seperti biasa sebagai sharing awal Personal test motherboard Msi H270M BAZOOKA ini saya pergunakan software ChristPC Win Experience Index sebagai pengganti dari WIndows Rate yang tidak tersedia dimenu System Windows tersebut.
-Windows Rate.
-Windows Rate chart performance.
Seperti terlihat pada chart performance Windows Rate diatas dimana perbedaan memang hanya terletak dari penggunaan graphics controller saja.
Nilai/rate graphics dari penggunaan Graphics card seperti graphics card Msi R9 270X MINI-ITX GAMING yang saya pergunakan tentu saja jauh lebih baik dibandingkan kinerja dari Integrated Graphics Processing (Igp) IntelHD630 yang terdapat diprocessor Intel Kabylake Core I7 7700.
Tentu beberapa atau sesi pengujian utama akan lebih memperlihatkan berapa besar pengaruh dari pengunaan Graphics controller yang berbeda namun dalam kecepatan "system' yang sama dalam penggunaan aplikasi/software keseharian (Daily).
*Personal test Result.
-Cpu Performance.
-SuperPI (32M).
-SuperPI chart performance.
-Intel Burning Test.
-Intel Burning test chart performance.
-Excel 2010.
-Excel chart performance.
-WinRar (1024MB).
-Winrar chart performance.
-Aida64 (Memory benchmark).
-Aida64 (memory benchmark) chart performance.
Pada sesi test di Cpu Performance ini memang jika dilihat diChart perbandingan adanya perbedaan yang cukup mencolok namun dari nilai/angka yang dihasilkan baik pada saat menggunakan graphics card Msi R9 270X MINI-ITX GAMING ataupu IntelHD630 untuk kinerja yang dihasilkan tidaklah jauh berbeda.
Perbedaan nilai/angka yang dihasilkan pada masing-masing test disesi Cpu performance ini masih dalam batasan 'Fluxtuasi' kinerja yang dapat diraih pada pengujian -pengujian dengan aplikasi/software pengujian yang sama namun waktu yang berbeda.
Meski demikian memang pada saat menggunakan graphics card seperti graphics card Msi R9 270X MINI-ITX GAMING 'sedikit' lebih cepat dibandingkan pada saat menggunakan Integrated graphics controller IntelHD630 yang menggunakan sebagian 'Memory' dari memory utama yang terpasang dimotherboard Msi H270M BAZOOKA.
-Futuremark test.
-3DMark11(direct X11).
-3DMark11 chart performance.

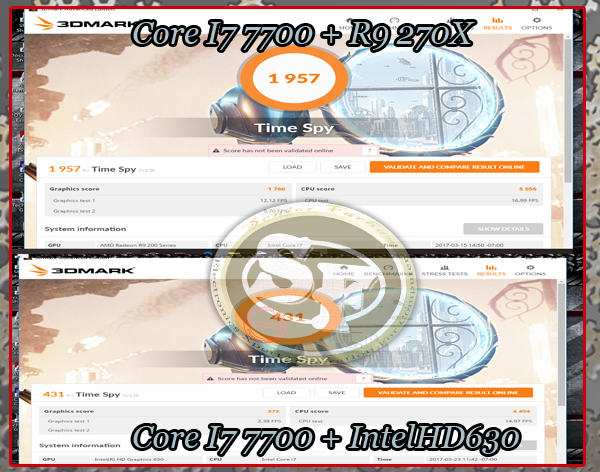

-3DMark Time Spy (direct X12).
-3DMark Time Spy chart performance.
-PCMark7.
-PCMark chart performance.
-Unigine Heaven Benchmark v.4.0.
-Unigine Heaven chart performance.
Pada pengujian dengan beberapa software test dari Futuremark memang akan sangat dipengaruhi oleh penggunaan Graphics Controllernya terutama jika melihat nilai/score untuk kinerja 'Graphics/Gpu).
Kinerja dengan factor graphics controller /Gpu Grade seperti pengujian graphics test di3dmark11 dan 3dmark time spy tentu saja akan sangat dipengaruhi oleh penggunaan Graphics Controller dimotherboard Msi H270M BAZOOKA tersebut.
Meskipun bukan perbandingan dalam "level' yang sama namun untuk Integrated Graphics Processor (igp) IntelHD630 sudah mendukung aplikasi/software dengan interface direct X12 seperti yang dimiliki oleh graphics card Msi R9270X MINI-ITX GAMING.
Sedikit perbedaan terlihat pada nilai/Score total pada pengujian Pcmark7,dimana untuk nilai score Pcmark7 pada saat menggunakan onboard Vga (Igp) IntelHD630 jauh lebih baik dibandingkan pada saat menggunakan graphics card Msi R9 270X MINI-ITX GAMING.
Namun untuk nilai/score 'Productivity' kinerja motherboard Msi H270M BAZOOKA dengan processor Intel Kabylake Core I7 7700 jauh lebih baik pada saat berjalan dengan menggunakan Graphics card Msi R9 270X tersebut dibandingkan jika hanya menggunakan IntelHD630.
Untuk Frame per seconds (fps) pada saat pengujian dengan menggunakan software Unigine Heaven benchmark atau semacamnya seperti game dengan genre Fps maka penggunaan Graphics card seperti graphics card Msi R9 270X MINI-ITX GAMING akan jauh lebih baik dibandingkan jika hanya menggunakan IntelHD630 yang ter-integrasi diperocessor Intel Kabylake Core I7 7700.
-Simulation Rendering test.
-PovRay .
-PovRay chart performance.
-Cinebench R11.5.
-Cinebench chart performance.
Pada sesi simulasi rendering test ini memang semakin terlihat pengaruh atau tidaknya penggunaan Graphics controller yang berbeda dalam menjalankan sebuah aplikasi/software.
Simulasi rendering test dengan menggunakan software PovRay atau sejenisnya memang penggunaan graphics controller tidak memberikan perbedaan,hal tersebut memang untuk software/aplikasi semacam Povray ini lebih dipengaruhi oleh factor 'Speed System/processor (Cpu Grade).
Meskipun pada simulasi rendering dengan menggunakan software Cinebench terutama pada Cpu rendering terlihat adanya perbedaan yang mencolok pada chart perbandingan,namun jika dilihat dari nilai/angka yang dihasilkan perbedaan yang ada masih dalam batas 'Fluxtuasi' perbedaan antara satu dengan yang lainnya.
Khusus untuk OpenGL rendering diCinebench test memang perbedaan jauh terlihat baik dari chart perbandingan maupun angka/nilai yang dihasilkan.
Graphics card Msi R9 270X MINI-ITX GAMING yang saya pasangkan dimotherbord Msi H270M BAZOOKA ini memang jauh lebih baik kinerjanya diOpenGL rendering dibandingkan kinerja yang dihasilkan oleh IntelHD630 yang ter-integrasi diprocessor Intel Kabylake Core I7 7700.
-Game test.
-Lost Planet2 (direct X11).
-Lost Planet2 chart performance.
-Resident Evil6 (direct X9).
-Resident Evil6 chart performance.
-StreetFighter X Tekken.
-Street Fighter X Tekken chart performance.
Secara keseluruhan pada sesi Game test baik pada saat bermain Game Lost Planet2 (direct X11),resident evil6 dan juga StreetFighter X Tekken memang factor penggunaan graphics controller terlihat jauh lebih signifikan perbedaan kinerja yang dihasilkan.
Perbedaan kecepatan/speed system seperti beberapa Personal test motherboard dengan menggunakan perbandingan kecepatan @Default Vs @Safety Overclock namun dengan Graphics controller yang sama maka dalam bermain game-game Personal test ini memang tidak terlihat perbedaan yang signifikan.
Hal tersebut memang untuk ketiga(3) game yang saya pergunakan pada Personal test ini lebih banyak dipengaruhi oleh factor penggunaan Graphics controller/Gpu Grade dibandingkan pengaruh dari penggunaan kecepatan/speed system yang digunakan.
Dan pada sesi Game test ini memang akan lebih baik menggunakan 'Independent Graphics controller' seperti graphics card Msi R9 270X MINI-ITX GAMING dibandingkan menggunakan onboard Vga(Igp) IntelHD630 dari processor Intel Kabylake Core I7 7700 yang terpasang disocket processor motherboard Msi H270M BAZOOKA ini.
*Summary Personal test.
Setelah dengan keseluruhan rangkaian sharing Personal test motherboard Msi H270M BAZOOKA dengan menggunakan dua(2) buah Graphics controller yang berbeda yaitu Graphics card Msi R9 270X MINI-ITX GAMING dan Integrated Graphics processor (IGP) IntelHD630 maka dapat diambilkan kesimpulan berdasarkan sesi performance Personal test yang saya buat,diantaranya :
-Pada Sesi Cpu performance test memang penggunaan Graphics controller yang berbeda tidak akan mempengaruhi kinerja yang dihasilkan,hal tersebut memang untuk keseluruhan aplikasi/software testnya lebih banyak dipengaruhi oleh penggunaan 'Processor/Cpu Grade'.
-pada pengujian dengan beberapa software/aplikasi test dari Futuremark memang penggunaan Graphics controller yang berbeda sangat terlihat jelas perbedaan kinerja yang dihasilkan terutama untuk Graphics test.
Untuk kinerja motherboard Msi H270M BAZOOKA bersama dengan processor Intel kabylake Core I7 7700 jauh lebih baik disaat menggunakan graphics card Msi R9 270X MINI-ITX GAMING dibandingkan kinerja yang dihasilkan pada saat menggunakan onboard Vga (Igp) IntelHD630 sebagai graphics controllernya.
-Dipengujian dengan menggunakan dua(2) buah software simulasi rendering test terutamanya pada pengujian dengan menggunakan software Povray,untuk kinerja yang dihasilkan sama cepatnya meskipun menggunakan graphics controller yng berbeda.
Hal tersebut memang dikarenakan untuk software/aplikasi rendering semacam software Povray ini akan sangat dipengaruhi oleh factor penggunaan processor /Cpu Grade baik kecepatan/speed ataupun jumlah Core/threads nya.
Perbedaan hasil rendering dengan menggunakan dua(2) buah graphics controller yang berbeda memang terlihat pada hasil pengujian OpenGL rendering disoftware test Cinebench.
Hal tersebut memang untuk pengujian OpenGL rendering ataupun sejenisnya lebih dipengaruhi oleh penggunaan graphics controller /Gpu Grade,dimana untuk kinerja graphic card Msi R9 270X MINI-ITX GAMING dimotherboard Msi H270M BAZOOKA tersebut jauh lebih baik dibandingkan kinerja yang dihasilkan pada saat hanya menggunakan onboard Vga(Igp) IntelHD630 yng ter-integrasi diprocessor Intel Kabylake Core I7 7700 yang saya pasang pada motherboard Intel socket Lga1151 tersebut.
-Dengan penggunaan kecepatan/speed processor yang sama namun dengan penggunaan graphic controller yang berbeda akan ikut mempengaruhi kinerja yang dihasilkan pada saat melakukan beberapa permainan disesi Game test.
Secara keseluruhan tentu saja dengan penggunaan graphics controller yang lebih baik akan ikut memberikan kinerja yang baik pula pada saat bermain dengan beberapa Games seperti yang saya pergunakan pada Personal test untuk motherboard Msi H270M BAZOOKA ini.
Dengan penggunaan graphics card ternyata sedikit mengurangi 'Panas' yang dihasilkan pada saat processor berjalan penuh/FullLoad.
Dengan menggunakan menu Sensor dari software Aida64 dan juga penggunaan softwareIntel burning test (ibt) sebagai simulasi processor berjalan penuh,berikut ini hasil pengecheckan temperature/suhu processor Intel Kabylake core I7 7700 dimotherboard Msi H270M BAZOOKA pada Personal test kali ini.
-Cpu Temperature check.
-Cpu temperature chart performance.
Dan sebagai akhir sharing dari Personal test motherboard Msi H270M BAZOOKA ini saya tampilkan hasil pengujian harddisk Sata WDC WD20EZRZ 2TB diport sata 3.0 6GB/s motherboard tersebut.
-AS SSD.
-AS SSD chart performance.
-BootRacer.
-Bootracer chart performance.
Untuk pengujian port Sata 3.0 6GB/s motherboard Msi H270M BAZOOKA ini dengan menggunakan bermacam type 'Storage' sudah saya buatkan terpisah dari Personal test motherboard tersebut .
( https://seniorfarhan.blogspot.co.id/2017/04/storage-performance-on-sata-port.html ).
Thanks For Attention.
Nice to Share.
Note :
-Download & save this Personal test.
...............
........................
