Dengan ukuran yang cukup kecil yaitu : 22,6 Cm dan 17,3 Cm namun masih dalam Micro-Atx form,kiranya motherboard Msi H110I PRO ini bisa menjadi salah satu pilihan dalam membangun sebuah system komputer terbaru dengan 'Rancangan' hemat tempat (Save Space).
Namun demikian motherboard Msi H110I PRO ini sudah menggunakan teknologi intel terbaru (2016) yaitu intel Skylake socket Lga1151 disertai penggunaan memory DDR4 sebagai memory utamanya.
Untuk jelasnya tentang motherboard Msi H110I PRO tersebut dapat dilihat pada penjelasan-penjelasan berikut ini.
*About Msi H110I PRO.
-Base Schematic motherboard Msi H110I PRO.
-Look Closer motherboard Msi H110I PRO.
-Specification motherboard Msi H110I PRO.
-Accesories include on packaging.
-Box packaging motherboard Msi H110I PRO.
-The specification and accessories of the products are subject to irregular update. Please refer to the actual articles and accessories or consult the local distributors. Manufactures reserves the right to change.
The name and trademark mentioned in product specification belong to their respective owners.
*Rig Minimum Personal test.
Sebagai bagian dari standar Personal test ,motherboard Msi H110I PRO ini pun menggunakan beberapa periperal minimum dalam process penggujiannya.
Dan berikut ini beberapa periperal minimum tersebut :
Rig Minimum Personal test :
-Motherboard Msi H110I PRO.
--Uefi/Bios versi : E7995IMS.340.
-Processor Intel Lga 1151 Core i5 6600K.
--Stock Cooling Fan /Default Hsf.
-Memory DDR4 Panram NINJA-V Series x 2Pcs.
--PC4-17000 4GB 1,2V.
--CL13-13-13 35.
-Integrated Graphics Controller.
--IntelHD 530 (integrated on Processor intel Core i5 6600K).
-Harddisk Sata WD5000LPVX.
--Windows 10 Pro 64bit.
--AHCI Sata Controller.
--Uefi Boot.-Monitor Led 19 Inch.
--Resolusi test 1366 x 768.
-Power Supply Unit 450Watt.
-Etc..
-Cpu.z
valid:http://valid.x86.fr/5ve45h
-Installer Personal test motherboard Msi H110I PRO.
*Uefi/Bios.
Sesuai dengan tema yang saya buat untuk Personal test motherboard Msi H110I PRO ini yaitu dengan menggunakan Windows 10 PRO sebagai operating systemnya maka beberapa setup utama bios motherboard Msi H110I PRO itu pun akan saya 'setup' untuk dukungan Operating system tersebut.
Dan dengan versi bios E7995IMS.340 berikut beberapa menu bios dari motherboard Msi H110I PRO akan saya tampilkan,diantaranya;
-Main Bios.

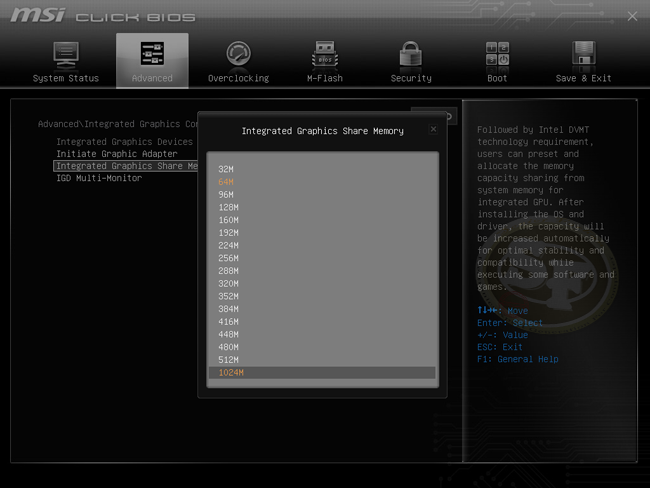

-Share Memory menu bios.
-Sata Controller.
-Windows Os Configuration menu bios.
-Boot Option (Uefi)menu bios.
Seperti terlihat pada menu bios Boot option (uefi) diatas,untuk hard disk sata Wdc 500GB yang saya pergunakan sebagai media dimana 'terpasang' nya Windows 10 PRO akan terdeteksi sebagai Windows Boot Manager.
Tentu saja akan terlihat beda jika Boot option yang terpasang menggunakan menu 'Legay' boot option,dimana hard disk sata Wdc 500GB yang digunakan pun akan terdeteksi sesuai dengan 'Code' hard disk Wdc tersebut.
-Boot Option (Uefi / Legay ) menu bios.
*Performance Personal test Result.
Untuk mengetahui kinerja motherboard Msi H110I PRO yang berjalan dengan menggunakan Windows 10 PRO pada Personal test ini pun saya menggunakan beberapa sesi Personal test singkat.
Dan beberapa sesi Personal test singkat tersebut diantaranya,:
-Cpu Performance:
--SuperPI,WinRar,Excel,Intel Burn test.
-Render Simulasi test.
--PovRay,Cinebench.
-FutureMark test.
--3Dmark06,3Dmark Vantage,3Dmark11,Pcmark7.
-Game test.
--CounterStrike 1.8,Resident Evil6,StreetFighter X Tekken.
Pada sharing Personal test motherboard Msi H110I PRO ini saya sertakan juga hasil Personal test 2(dua) motherboard Msi lainnya yang juga berjalan dengan Windows 10 PRO sebagai operating systemnya.
Meskipun saya gunakan dalam satu chart yang sama namun kinerja yang saya tampilkan bukanlah kinerja terbaik dari masing-masing motherboard tersebut,hanya sebagai 'Gambaran' posisi kinerja yang didapatkan oleh masing-masing motherboard tersebut.
Dan sebagai awal sharing Personal test kali ini saya awali dengan hasil test kecepatan 'loading' windows 10 PRO menggunakan software test BootRacer dan juga menggunakan software As ssd untuk mengetahui kinerja harddisk sata 2,5"inch WDC 500GB yang saya gunakan dimasing-masing port Sata motherboard peserta Personal test kali ini.
-BootRacer.
-BootRacer chart performance.
-AS SSD.
-AS SSD Chart performance.
Dengan hanya menggunakan hardisk sata 2,5"inch WDC 500GB memang bukan yang tercepat dalam melakukan process 'Loading' Operating system maupun proces baca dan tulis (Read & Write) untuk port Sata 3.0 pada masing-masing motherboard ,namun dengan penggunaan 'Storage' yang menimum ini pun tidak menjadikan kendala berarti selama process pengujian diPersonal test maupun penggunaan keseharian (daily) nantinya.
-Cpu Performance.
-SuperPI.
-SuperPI chart performance.
-Excel 2010.
-Excel 2010 chart performance.
-Intel Burn test.
-Intel burn test chart performance.
-WinRar (1GB).
-Winrar chart performance.
-Simulasi Rendering test.
-Cinebench R11.5
-Cinebench chart performance.
-PovRay.
-Povray chart performance.
-Game test.
-CounterStrike 1.8.
-CounterStrike 1.8 chart performance.
-Resident Evil6.
-Resident Evil6 chart performance.
-StreetFighter X Tekken.
-StreetFighter X Tekken chart performance.
-FutureMark test.
-3DMark06.
-3Dmark06 chart performance.
-3Dmark Vantage.
-3Dmark Vantage chart performance.
-3Dmark11.
-3Dmark11 chart performance.
-PCmark7.
-PCmark7 chart performance.
*Summary Personal test.
Dengan dukungan sepenuhnya untuk operating system terbaru (2015/2016) dari microsoft yaitu Windows 8.1 dan windows 10 maka untuk process installasi kedua operating system tersebut jauh lebih mudah dibandingkan jika melakukan installasi operating system terdahulu seperti Windows 7.
Dan seperti uraian saya dibeberapa sharing Personal test motherboard intel skylake terutamanya,untuk process installasi windows 7 akan dihadapkan dengan permasalahan dukungan driver usb port yang belum terdapat dalam 'Image' windows 7 tersebut.
Untuk kinerja motherboard Msi H110I PRO pada saat berjalan menggunakan Windows 10 Pro sendiri sudah cukup baik atau sama baiknya terutamanya jika melihat dengan kinerja dihasilkan oleh kedua (2) motherboard pembanding.
Meskipun dalam nilai angka yang tertulis berbeda-beda namun perbedaan kinerja yang dihasilkan masih dalam batas 'Toleransi' kinerja yang dapat dihasilkan dalam waktu pengujian yang lainnya,sehingga dalam 'Bar' chart perbandingan pun tidak terlihat perbedaan yang mencolok.
Selain beberapa kinerja hasil Personal test yang sudah saya sharing dimenu utama Personal test diatas,pengujian dengan menggunakan software "windows Rate' pun memiliki kinerja 'dasar/default' yang sama.
Dikarenakan untuk Windows 10 PRO yang saya pergunakan tidak terdapat menu 'Windows rate' maka saya menggunakan software ChrisPC Win Experience Index sebagai gantinya.
-Windows Rate.
-windows Rate chart performance.
Meskipun secara kinerja 'Default' pada umumnya memliki nilai yang hampir sama,namun tentunya ada beberapa hal berbeda yang ditawarkan selain kinerja default tersebut.
Secara phisik selain dengan ukuran yang minimize (kecil) namun masih dalam Micro-Atx form tentunya motherboard Msi H110I PRO ini memiliki sedikit penawaran berbeda yang dapat ditawarkan salah satunya adalah terdapatnya satu buah M2.slot yang tidak didapati dibeberapa motherboard intel skylake dengan chipset yang sama (Intel H110).
Dan untuk M2.Slot itu sendir terdapat disisi bawah motherboard Msi H110I PRO tersebut.
Seperti beberapa motherboard Msi Intel Skylake lainnya,untuk motherboard Msi H110I PRO ini juga menyediakan EZ Debug LED sebagai indikasi berjalannya process kerja atau sebagai 'alat bantu' analisa apabila terjadi permasalahan 'units' motherboard tersebut.
Sebagai akhir sharing Personal test motherboard Msi H110I PRO kali ini saya tampilkan hasil pengechekan Cpu temperature dari processor Intel Skylake socket lga 1151 Core i5 6600K dengan menggunakan Default/Stock Hsf/Cpu Cooler serta software Aida64 sebagai sensornya.
-Cpu Temperature FullLoad with Intel burn test.
-Cpu temperature chart performance.
Thanks for Attention.
Nice to share.
....
