Diantara sela-sela Parade Personal test motherboard Intel chipset Kabylake saat (tahun 2017) ini terselip salah satu motherboard Intel chipset Skylake Z170 series dari COLORFUL.
Meskipun pada awalnya memang untuk motherboard Intel chipset Skylake series seperti chipset Z170 series ini hanya mendukung processor Intel Skylake series seperti processor Intel Core I5 6600K yang biasa saya pergunakan pada tiap Personal test namun dengan penggunaan socket processor yang sama yaitu socket intel Lga1151 dan update bios terbaru ,maka motherboard Intel chipset Z170 series itupun dapat mendukung processor Intel Kabylake series seperti processor Intel Core I7 7700.
Motherboard Intel Skylake chipset Z170 series dari COLORFUL jika melihat dari link official productnya saat Sharing (April 2017) ini terdapat tujuh (7) model series dan salah satunya adalah Z170 Ymir U.
Untuk motherboard COLORFUL Z170 Ymir U sendiri agar dapat mendukung Penggunaan processor Intel Kabylake series minimal harus menggunakan versi bios CFZ170.022 build date 02/18/2017.
Dan berikut ini adalah bentuk phisik dan specifikasi dari motherboard COLORFUL Z170 Ymir U tersebut.
*About motherboard COLORFUL Z170 Ymir U.
-Look Closer.
-Packaging & Accesories.
-Specification.
-The specification and accessories of the products are subject to irregular update. Please refer to the actual articles and accessories or consult the local distributors. Manufactures reserves the right to change.
-The name and trademark mentioned in product specification belong to their respective owners.
*Rig Minimum Personal test.
Pada Personal test motherboard Intel Skylake Z170 series dari COLORFUL ini saya menggunakan dua (2) buah processor yang berbeda yaitu processor Intel Skylake Core I5 6600K dan processor Intel Kabylake Core I7 7700.
Dan berikut ini Rig minimum lengkapnya yang saya pergunakan pada Personal test motherboard COLORFUL Z170 Ymir U tersebut.
Rig Minimum Personal test:
-Motherboard COLORFUL Z170 Ymir U.
--Uefi / Bios Versi CFZ170.022 build date 02/18/2017.220.
-Processor Intel Socket Lga 1151.
--Intel Skylake Core I5 6600K @Default Speed 3,5GHz.
-- Intel Kabylake Core I7 7700 @Default Speed 3,6GHz.
--Intel Thermal Pasta.
--3rd Party Cooling fan Processor.
--Dual Fan 4,5"inch.
-Memory DDR4 Panram Ninja-V Series x 2Pcs.
--PC4 17000 4GB 1,2V.
--Time CL 13-13-13 35.
-Graphics Card
--Msi R9 270X MINI-ITX GAMING.
--Driver Radeon Software Crimson Relive Edition Installer Versi 16.12.1.
-Storage.
--SSD Silicon Power V60 240GB.
--AHCI Sata Controller.
--Windows 10 Pro 64bit.
-Monitor Led 19"Inch.
--Resolusi desktop & test 1366 x 768.
--Digital Signal monitor via HDMI port.
-Power Supply Units 450Watts.
-Etc...
Dengan keterbatasan waktu yang saya miliki maka untuk pengujian kinerja motherboard COLORFUL Z170 Ymir U ini hanya saya lakukan dalam dua (2) sesi test saja dengan menggunakan dua (2) buah processor yang berbeda.
Dimana untuk kedua (2) processor yang saya pergunakan yaitu processor Intel Skylake Core I5 6600K dan Intel Kabylake Core I7 7700 hanya berjalan dalam mode konfigurasi @Default speed saja.
Meskipun untuk processor Intel Skylake Core I5 6600K dapat berjalan dan selalu saya lakukan mode konfigurasi @Safety OverClock namun mode konfigurasi tersebut tidak saya lakukan diPersonal test motherbord COLORFUL Z170 Ymir U saat ini.
-Cpu.z. Intel Skylake Core I5 6600K @Default speed.
-Cpu.z. Intel Kabylake Core I7 7700 @Default speed.
*Uefi/Bios Menu.
-First Theme menu Bios.
Motherboard Z170 Ymir U ini memanglah motherboard dari COLORFUL yang pertama kali saya pergunakan ataupun saya lakukan pengujian personal test,sehingga untuk beberapa hal termasuk menu biosnya adalah hal yang baru saya pergunakan/lihat.
Untuk tampilan menu bios motherboard COLORFUL Z170 Ymir U yang saya perlihatkan pada sharing Personal test ini pun adalah hasil 'photo' dari kamera digital yang saya pergunakan sehingga tampilan yang saya perlihatkan pun kurang 'maksimal' karena kekurangan dari kamera dan skill yang saya miliki dalam pengambilan gambar menu bios tersebut.
Dan berikut ini beberapa tampilan menu bios motherboard COLORFUL Z170 Ymir U dengan versi bios CFZ170.022 buildate 02/18/2017.
-Setup Menu Bios.
Pada menu 'Setup' bios ini terdapat beberapa sub-menu lainnya seperti:
-Main.
-Advanced.
-Chipset.
-Security.
-Boot.
-C.Oclock.
-Save & Exit.
-Sata Controller menu Bios.
Untuk motherboard COLORFUL Z170 Ymir U ini pun sama halnya dengan motherboard-motherboard chipset intel Skylake Z170 lainnya,dimana untuk Sata controllernya mendukung format 'AHCI' controller dn juga 'Intel RST Premium' (Raid0/1/5/10).
-Boot Option menu Bios.
Meskipun secara umum motherboard Intel chipset Skylake ataupun Kabylake series untuk supporting Operating system terutama operating system dari microsoft lebih direcomendasikan penggunaan operating system terutamanya Windows 8.x atau Windows 10 series,namun untuk dukungan operating system sebelumnya seperti Windows 7 masih didukung dengan adanya driver-driver pendukung Windows 7 series tersebut.
Dengan masih didukungnya Windows 7 series tersebut tentu saja pilihan boot /Boot Option 'Legacy/MBR' harus didukung dimenu bios motherboard Intel chipset Skylake tersebut,dan untuk menu bios motherboard COLORFUL Z170 Ymir U tersebut mendukung penggunaan dua (2) pilihan Boot tersebut yaitu ' Legacy dan Uefi'.
-Share Memory menu Bios.
Meskipun pada Personal test motherboard COLORFUL Z170 Ymir U ini saya menggunakan graphics card MSI R9 270X MINI-ITX GAMING namun untuk menu biosnya sendiri motherboard ini menyediakan menu bios penyesuaian 'besara' sharing memory yang akan diberikan jika inggin menggunakan Integrated Graphics IntelHD series sebagai graphics controllernya.
Dimana pada menu bios share memory (Aperture Size) tersebut dapat dilakukan secara manual hingga 2048MB (2GB) untuk memory onboard Vga (Igp IntelHD) motherboard tersebut.
-C.Oclock (Overclock) menu Bios.
Penggunaan chipset Intel Z170 seperti yang terdapat dimotherboard COLORFUL Z170 Ymir U ini memang mampu melakukan pengaturan kecepatan dari processor yang terpasang dalam socket intel Lga1151 nya,terutama untuk processor 'K/Unlock/OverClock 'series seperti processor Intel Skylake Core I5 6600K yang saya pergunakan.
Namun dengan keterbatasan waktu saat ini maka mode konfigurasi Overclocking motherboard COLORFUL Z170 Ymir U bersama processor Intel Skylake Core I5 6600K tidak saya lakukan pada Personal test kali ini.
Meski demikian untuk melakukan process Overcloking dimotherboard COLORFUL Z170 Ymir U tersebut dapat dilakukan dengan menyesuaikan 'nilai/angka' pada menu 'Core Ratio Limit Override' pada menu yang terdapat pada menu bios 'C. Oclock'.
Selain menu untuk pilihan 'Overclocking' kecepatan processornya,untuk menu bios motherboard COLORFUL Z170 Ymir U tersebut juga terdapat pilihan untuk melakukan penyesuaian Speed/frequency dari memory yang terpasang pada slot memory motherboard tersebut.
-Core Ratio Limit Override menu Bios.
-Memory Frequency menu Bios.
*Performance Personal test.
Pengujian kinerja motherboard COLORFUL Z170 Ymir U diPersonal test kali ini memang hanya saya lakukan dalam dua (2) mode konfigurasi saja yaitu dengan menggunakan dua (2) buah processor berbeda dalam kecepatan / Speed processor @Default.
Dan berikut ini beberapa sesi test yang saya lakukan untuk mengetahui kinerja dari motherboard COLORFUL Z170 Ymir U pada Personal test kali ini:
-Cpu Performance test.
---SuperPI,Intel burn test,Winrar,Excel 2010,Aida64-Memory Benchmark.
-FutureMark test.
---3Dmark11,3Dmark Time Spy,Pcmark7,VRMark,Unigine Heaven.
-Rendering simulasi test.
---Cinebench,Povray.
-Game test,
---Lost Planet2,Resident Evil6,Street X tekken.
Dan sebagai awal sharing Personal test motherboard COLORFUL Z170 Ymir U ini saya mulai dari hasil pengujian masing-masing komponen yang terpasang dengan menggunakan software ChrisPC Win Experience Index sebagai penganti dari 'Windows Rate' yang tidak terdapat di 'System' Windows 10 PRO 64bit yang saya pergunakan sebagai operating systemnya.
-Windows Rate.
-Windows rate chart performance.
Seperti terlihat pada chart performance hasil pengujian 'Windows Rate' diatas, memang untuk perbedaan kinerja yang sangat mencolok terdapat pada nilai/rate :Processor dan memory nya.
Sedangkan untuk penggunaan graphics controllernya memang nilai/rate dari Graphics card Msi R9 270X MINI-ITX GAMING tidaklah berbeda meskipun berjalan dalam kecepatan/speed processor yang berbeda.
Sedikit perbedaan terlihat pada nilai/rate penggunaan Storage/Harddisk yang terpasang diport Sata 3.0 6GB/s dari motherboard COLORFUL Z170 Ymir U tersebut,meskipun secara nilai/rate tersebut terlihat perbedaan namun kinerja storage/harddisk yang terpasang yaitu SSD SILICON POWER V60 240GB pada masing-masing mode 'Konfigurasi processor' test nya tidak jauh berbeda dalam hal kecepatan /speed baca dan tulis (Read & Write) seperti yang terlihat pada hasil pengujian dengan software AS SSD untuk SSD Silicon Power V60 240GB berikut ini .
-AS SSD.
-AS SSD chart performance.
Memang untuk beberapa pengujian Personal test terutama untuk 'Personal test motherboard' saya akan menggunakan SSD Silicon Power V60 240GB sebagai Rig minimum periperalnya.
Dengan menggunakan Storage type 'SSD' diPersonal test motherboard memang akan lebih cepat waktu penggujian yang saya lakukan terutama pada saat pengujian port Sata dimotherboard yang saya ujikan dengan menggunakan software AS SSD dibandingkan jika masih menggunakan Storage type "harddisk'.
Untuk perbandingan kinerja masing-masing Storage yang saya pergunakan sebagai 'Tesbed Storage' untuk 'Minimum Periperal Personal test motherboard' sudah saya lakukan dan saya sharing hasilnya ditempat terpisah ( https://seniorfarhan.blogspot.co.id/2017/04/storage-performance-on-sata-port.html ).
-BootRacer.
-BootRacer chart performance.
*Personal test Performance Result.
-Cpu Performance test.
-SuperPI (32M).
-SuperPI chart performance.
-Excel 2010.
-Excel 2010 chart performance.
-Intel Burning test.
-Intel Burning test chart performance.
-WinRar (1024MB).
-Winrar chart performance.
-Aida64-Memory benchmark.
-Aida64 Memory benchmark chart performance.
Dengan penggunaan chipset Intel Skylake Z170 yang terpasang dimotherboardnya namun dengan penggunaan socket lga1151 dan update bios 'terbaru' maka baik processor Intel skylake ataupun Intel Kabylake series mampu berjalan dengan baik dimotherboard COLORFUL Z170 Ymir U.
Secara keseluruhan untuk kinerja disesi Cpu performance test ini memang akan sangat dipengaruhi oleh kecepatan/speed serta jumlah Core/thread Processor yang terpasang disocket Intel Lga1151 motherboard COLORFUL Z170 Ymir U tersebut.
Beberapa hasil pengujian disesi Cpu performance test adalah beberapa contoh dari aplikasi/software keseharian/daily yang biasa dipergunakan,dimana beberapa aplikasi/software seperti SuperPI,Excel 2010,Intel burning test dan Aida64 sangat dipengaruhi oleh kecepatan/speed dari processornya.
Sedangkan untuk Winrar adalah contoh dari aplikasi/software yang sangat dipenagruhi oleh banyaknya jumlah Core/thread yang terpasang diprocessor.
Untuk kinerja processor Intel Kabylake Core I7 7700 dimotherboard COLORFUL Z170 Ymir U memang jauh lebih baik disesi Cpu performance test ini,karena untuk kecepatan/speed serta jumlah Core/threads nya jauh lebih besar dibandingkan dengan processor Intel Skylake Core I5 6600K yang juga saya ujikan dimotherboard chipset Intel Z170 tersebut.
-FutureMark test.
-3DMark11 (direct X11).
-3DMark11 chart performance.
-3DMark Time Spy (direct X12).
-3DMark Time Spy chart performance.
-PCMark7.
-PCMark7 chart performance.
-VRMark Orange Room.
-VRMark Orange Room chart performance.
-Unigine Heaven Benchmark V4.0.
-Unigine Heaven chart performance.
Pada sesi Futuremark test ini memang selain factor penggunaan Processor/Cpu Grade tentunya akan ikut dipengaruhi oleh kinerja Graphics controller yang digunakan (Gpu Grade).
Tentu saja penggunaan baik untuk Processor ataupun graphics controller yang akan dipasangkan dimotherboard COLORFUL Z170 YmirU sangat tergantung dengan type/jenis aplikasi/software yang akan dijalankan.
Pada sesi Cpu performance test memang akan sangat dipengaruhi oleh factor kecepatan/speed serta jumlah Core/threads processornya,sedangkan pada sesi Futuremark test ini selain factor processor/Cpu Grade tersebut tentunya akan sangat ditentukan pengunaan graphics controller.
Namun dengan penggunaan Graphics card yang sama yaitu graphics card Msi R9 270 X MINI-ITX GAMING maka untuk kinerja 'Garphics' baik di 3dmark11 ataipun 3dmark time spy 'Nilai/Score' yang diraihpun hampir Sama meski berjalan dalam dua (2) processor yang berbeda yaitu Intel Kabylake Core i7 7700 dan Intel Skylake Core I5 6600K.
Selain nilai/score pada sesi 'Graphics' test di3dmark11 dan 3dmark time spy yang sangat dipenagruhi oleh Factor Graphics controller /Gpu Grade,untuk kinerja yang hampir sama diraih yaitu pada Unigine heaven benchmark dan VRMark Orange room test,meskipun terlihat perbedaan secara chart perbandingan nya namun jika melihat dari nilai perbedaan yang ada tidaklah mencolok hasil yang diraih meski menggunakan processor yang berbeda.
-Simulation Rendering test.

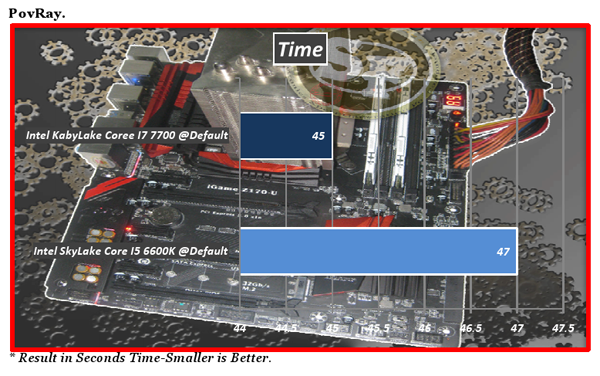

-PovRay V3.7.
-Povray chart performance.
-CineBench R11.5
-Cinebench chart performance.
Di Rendering simulation test ini memang untuk factor penggunaan Processor baik kecepatan/speed serta banyaknya jumlah Core/thread menjadi factor penentu dari kinerja yang dihasilkan.
Kinerja motherboard COLORFUL Z170 Ymir U ini pun disesi simulasi rendering seperti dengan menggunakan software PovRay atau Cinebench (Cpu render) memang akan jauh lebih baik jika menggunakan speed/kecepatan processor yang 'Tinggi' serta jumlah Core/thread yang 'banyak'.
Berbeda dengan simulasi test Povray ataupun Cinebench (Cpu rendering) ,untuk kinerja Cinebench -OpenGL rendering memang akan sangat ditentukan oleh penggunaan Graphics controllernya,meskipun secara chart perbandingan adri pengujian motherboard COLORFUL Z170 Ymir U ini adanya perbedaan diantara penggunaan dua (2) processor yang berbeda namun perbedaan tersebut masih dalam batasan toleransi kinerja yang mungkin bisa diraih antara satu dengan yang lainnya.
-Game test.
-Lost Planet 2 (direct X11).
-Lost Planet 2 chart performance.
-Resident Evil6.
-Resident Evil6 chart performance.
-StreetFighter X Tekken.
-StreetFighter X Tekken chart performance.
Memang utamanya untuk kinerja Game test akan lebih sangat dipengaruhi oleh factor penggunaan Graphics controllernya /GPU Grade seperti penggujian dengan menggunakan sintetics game Lost Planet2 (direct X11) meskipun berjalan dalam dua (2) processor yang berbeda dimotherboard COLORFUL Z170 Ymir U ini.
Namun ada beberapa game seperti Resident Evil6 dan StreetFighter X tekken akan ikut dipengaruhi oleh penggunaan Processor seperti terlihat dicjart perbandingan kedua game tersebut,dimana untuk kinerja processor Intel kabylake Core I7 7700 dimotherboard COLORFUL Z170 Ymir U jauh lebih baik dibandingkan kinerja yang dihasilkan pada saat menggunakan processor Intel Skylake Core I5 6600K dimotherboard tersebut.
*Summary Personal test.
Memang untuk motherboard COLORFUL kurang 'familiar' dibandingkan dengan merk-merk lain namun dengan pengujian serta bentuk phisik dari motherboard COLORFUL Z170 Ymir U ini membuat pilihan dalam membangun suatu System komputer/Pc terbarukan lebih banyak pilihan terutama untuk pilihan motherboard Intel dengan Socket processor Lga1151.
Meskipun motherboard COLORFUL Z170 Ymir U ini sejatinya adalah mendukung processor Intel Skylake series namun dengan penggunaan socket processor yang sama yaitu socket processor Intel Lga1151 maka penggunaan processor terbaru (tahun 2017) saat ini yaitu Intel Kabylake series dapat didukung oleh motherboard COLORFUL tersebut.
Selain penggunaan socket processor yang sama tentunya diperlukan update versi bios terbaru untuk dapat menggunakan processor Intel kabylake series dimotherboard Intel chipset Skylake Z170 series tersebut.
Untuk motherboard COLORFUL Z170 Ymir U sendiri tersedia file bios terbaru untuk mendukung penggunaan processor Intel Kabylake series di link product tersebut ( http://en.colorful.cn/product_show.aspx?mid=102&id=261&action=Support#dark ).
Tentu saja process Update bios terbaru tersebut sebelumnya harus dengan menggunakan processor Intel Skylake series terlebih dahulu,baru sesudah process update tersbut dapat menggunakan processor Intel terbaru yaitu Intel Kabylake series.
Untuk motherboard COLORFUL Z170 Ymir U tersedia dua(2) buah chip bios ,dimana salah satu chip bios tersebut dapat dipergunakan sebagai backup bios bila terjadi 'Bios Corrupt' dibios yang sedang dipergunakan seperti kegagalan pada process Update bios yang sedang dilakukan.
-Dual Bios.
-Debug / Seven Segmen Post Code.
Sebagai alat bantu analisa awal dari kerusakan/process yang sedang terjadi dimotherboard COLORFUL Z170 Ymir U terpasang Display Seven (7) Segmen,tentunya kompone tersebut sangat membantu beberapa kalangan terutamanya Teknisi atau User Enthusiast dalam menganalisa jika terjadi pada motherboar tersebut.
Meskipun untuk sesi mode konfigurasi Overclocking tidak saya lakukan pada Personal test kali ini namun dengan dukungan menu bios serta penggunaan komponen terutamanya di Pwm Area sebagai penghasil supply tegangan untuk processornya maka motherboard COLORFUL Z170 Ymir U ini sangat baik jika dipergunakan dalam mode konfigurasi terutamanya 'Safety OverClock'.
-Pwm/V.core Area.
Meski untuk motherboard Z170 Ymir U ini dapat mendukung penggunaan processor Intel Kabylake series namun seperti motherboard-motherboard Intel chipset Skylake series lainnya untuk suhu/temperature yang dihasilkan oleh processor Intel Kabylake series sedikit lebih 'Hangat' dibandingkan jika menggunakan processor Intel Skylake series.
Tentu saja pengaturan pembuangan panas serta penggunaan pendingin processor yang baik menjadi solusi dari panas yang ditimbulkan jika menggunakan processor Intel kabylake series dimotherboard Intel chipset Skylake tersebut.
Dan sebagai akhir sharing dari Personal test motherboard COLORFUL Z170 Ymir U ini saya tampilkan hasil pengecheckan temperature/suhu dari masing-masing processor yang saya ujikan dimotherboard chipset intel Skylake tersebut.
Untuk simulasi berjalan penuh /FullLoad saya menggunakan software Intel burning test sedangkan software Aida64 saya pergunakan sebagai Sensor dari pengecheckan panas processor tersebut.
-Temperature.
-Temperature chart performance.
Thanks for Attention.
Nice to Share
