Sesuai tema dari Personal test motherboard Msi Z270 GAMING M5 ini memang akan saya lakukan pengujian dengan salah satu processor Intel Generasi 7th yaitu Intel Kabylake Core I7 7700.
Meskipun untuk pengujian motherboard Intel KabyLake series dengan menggunakan motherboard Msi Z270 GAMING M5 ini bukanlah yang pertama kali saya lakukan,namun untuk pengujian dengan menggunakan processer Intel Generasi 7th Kabylake Core I7 7700 adalah yang pertama saya sharing di parade Personal test motherboard Intel KabyLake series ini.
Sebelum sharing kinerja Processor Intel Kabylake Core I7 7700 dimotherboard Msi Z270 GAMING M5 saya tampilkan,terlebih dahulu saya tampilkan phisik dan speifikasi dari motherboard Msi Z270 GAMING M5.
*A bout motherboard Msi Z270 GAMING M5.
-Base Schematic.
-Lock Closer .
-Packaging & Accesories.
-Specifikasi.
-The specification and accessories of the products are subject to irregular update. Please refer to the actual articles and accessories or consult the local distributors. Manufactures reserves the right to change.
-The name and trademark mentioned in product specification belong to their respective owners.
*Rig Minimum Personal test.
Meskipun tema dari Personal test motherboard Msi Z270 GAMING M5 ini adalah 'Running test ' dengan menggunakan processor Intel Kabylake Core I7 7700,namun untuk perbandingan kinerjanya sendiri saya menggunakan beberapa processor test lainnya.
Dan untuk jelasnya berikut ini beberapa periperal yang saya pergunakan untuk Personal test motherboard Msi Z270 GAMING M5 diberbagai mode konfigurasi yang saya buat.
Rig Minimum Personal test:
-Motherboard Msi Z270 GAMING M5.
--Uefi / Bios versi E7A78IMS.130 ,date : 12/05/2016.
-Processor Intel Socket Lga 1151.
-- Core I7 7700 @Default Speed 3,6GHz.
-- Core I5 6600K @Default Speed 3,5GHz.
-- Core I7 6700K @Default Speed 4,0GHz.
-- Core I7 6700K @Safety OverClock Speed 4,6GHz.
--Intel Thermal Pasta.
--3rd Party Cooling fan Processor.
--Dual Fan 4,5"inch.
-Memory DDR4 Panram Ninja-V Series x 2Pcs.
--PC4 17000 4GB 1,2V.
--Time CL 13-13-13 35.
-Graphics Card Msi R9 270X MINI-ITX GAMING.
--Driver Radeon Software Crimson Relive Edition Installer Versi 16.12.1.
-Harddisk Sata 3,5"inch WDC WD20EZRZ 2TB.
--AHCI Sata Controller.
--Windows 10 Pro 64bit.
-Monitor Led 19"Inch.
--Resolusi desktop & test 1366 x 768.
--Digital Signal monitor via HDMI port.
-Power Supply Units 450Watts.
-Etc.
Seperti terlihat dari periperal Rig Minimum yang saya pergunakan terutamanya untuk penggunaan processor,selain processor Intel Kabylake Core i7 7700 saya juga menggunakan processor Intel skylake Core I5 6600K dan Intel Skylake Core I7 6700k dengan masing-masing mode konfigurasinya.
-Cpuz. Intel Skylake Core I5 6600K @Default.
-Cpuz. Intel Skylake Core I7 6700K @Default.
-Cpuz. Intel Skylake Core I7 6700K @Safety OverClock.
-Cpuz. Intel Skylake Core I7 7700 @Default.
Untuk mempermudah perbandingan terutama kecepatan dan jumlah Core/thread dari masing-masing processor yang dipergunakan,berikut ini list /chart perbandingan dari masing-masing mode konfigurasi yang pada Personal test kali ini.
-Processor Compare List.
Tentu saja meskipun bukan perbandingan dalam 'level' yang sama namun pengujian motherboard Msi Z270 GAMING M5 dengan processor -processor yang berbeda akan sedikit membantu penggunaan yang 'cocok' terutamanya jika membandingkan masing-masing technology dan kecepatan di mode konfigurasi yang saya pergunakan.
Untuk Processor Intel KabyLake Core I7 7700 yang saya pergunakan memang bukan 'OverClock' series atau 'Non K' sehingga untuk Mode Safety OverClocknya tidak dapat saya lakukan dengan menggunakan versi bios sekarang ( Versi 7A78IMS.130),sedangkan untuk sesi mode Konfigurasi Safety OverClock saya mempergunakan processor Intel Skylake Core I7 6700K dalam kecepatan
note:
-About processor Intel Skylake core I5 6600K.
:http://ark.intel.com/products/88191/Intel-Core-i5-6600K-Processor-6M-Cache-up-to-3_90-GHz
-About processor Intel Skylake core I5 6700K.
:https://ark.intel.com/products/88195/Intel-Core-i7-6700K-Processor-8M-Cache-up-to-4_20-GHz
-About processor Intel Skylake core I5 7700.
:https://ark.intel.com/products/97128/Intel-Core-i7-7700-Processor-8M-Cache-up-to-4_20-GHz
*Uefi/Bios menu.
-Main Menu Bios.
Dengan menggunakan Versi bios 7A78IMS.130 date 12/05/2016 untuk motherboard Msi Z270 GAMING M5 ini memang dapat pula menampilkan dua (2) pilihan tampilan utama yaitu Advanced ataupun EZ Mode dengan hanya menekan tombol 'F7' pada keyboard yg terpasang dimotherboard tersebut.
Untuk Personal test motherboard Msi Z270 GAMING M5 ini pun saya menggunakan setup Sata controller dalam format 'AHCI' meskipun untuk menu 'Raid' juga tersedia didalam menu pilihan sata controller tersebut.
-Sata Controller Menu bios.
Windows 10 Pro 64 bit yang saya pergunakan pada Personal test motherboard Msi Z270 GAMING M5 ini menggunakan Boot Option 'Uefi' sehingga untuk setup Windows Os Configurationnya pun tersetup 'Enabled' untuk pilihan Windows 8.1/10 WHQL Support nya.
-Windows OS Configuration menu bios.
-Uefi Boot Option menu bios.
Sama halnya dengan motherboard Intel chipset Skylake dan Kabylake series,motherboard Msi Z270 GAMING M5 ini pun hanya mendukung Usb Controller 'XHCI' sehingga untuk supporting Windows 7 series harus menambahkan file driver Usb 3.0 kedalam 'Image' Instllasi' Windows 7 series tersebut.
note:Cara install Windows 7 series on Intel Skylake/kabylake series.
-https://seniorfarhan.blogspot.co.id/2016/10/how-to-add-driver-usb-30-to-image.html
-https://seniorfarhan.blogspot.co.id/2016/09/how-to-install-windows-7-on-msi-b150m.html
-Usb Controller Menu bios.
Dikarenakan Processor Intel Kabylake Core I7 7700 adalah series 'Non K' atau ' Non OverClock' maka untuk sesi mode konfigurasinya saya menggunakan processor Intel Skylake Core i7 6700k.
Untuk sesi mode konfigurasi Safety OverClock dengan menggunakan Processor Intel Skylake Core I7 6700K dimotherboard Msi Z270 GAMING M5 saya lakukan dalam kecepatan @4,6GHz.
Untuk mendapatkan kecepatan @4,6GHz processor Intel Skylake Core I7 6700K tersebut hanya dengan merubah pilihan 'Auto' menjadi '46' pada 'Cpu Ratio' dalam menu bios 'OC' motherboard Msi Z270 GAMING M5.
-Cpu Core Ratio menu bios.
-Core Voltage menu bios.
Tanpa merubah setup 'Auto' untuk 'Cpu Core Voltage' dimenu bios "OC' motherboard Msi Z270 GAMING M5 dapat berjalan secara Normal/Stabil dalam kecepatan @4,6GHz dalam mode konfigurasi Safety OverClock processor Intel Skylake Core I7 6700K.

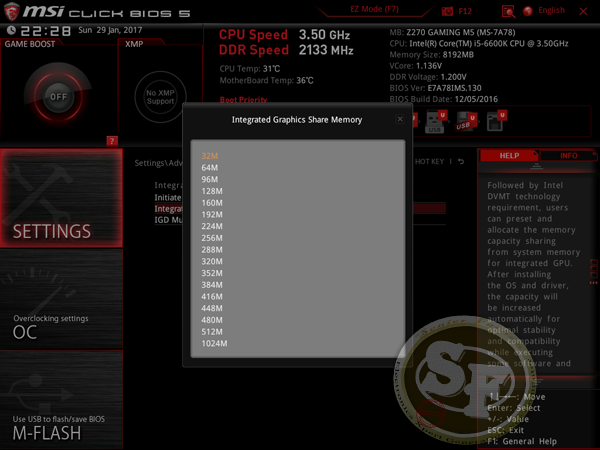

-Share memory menu bios.
Pada parade awal Personal test motherboard -motherboard Msi Chipset Intel Kabylake termasuk diPersonal test motherboard Msi Z270 GAMING M5 ini memang saya menggunakan graphics card Msi R9 270X MINI-ITX GAMING sebagai graphics controllernya.
Namun jika ingin menggunakan Intel HD yang ter-integrasi di dalam masing-masing processor Intel Skylake/kabylake series,untuk Share memory 'Onboard' graphics controller tersebut dapat dilakukan hingga 1024MB ( 1GB) dimenu bios Integted Graphics Share Memory motherboard Msi Z270 GAMING M5 tersebut.
*Performance Personal test.
Sesuai Standard pengujian Personal test tahun (2017) ini maka untuk pengujian terhadap motherboard Msi Z270 GAMING M5 dengan ketiga (3) buah processor Intel yang berbeda diPersonal test ini pun dilakukan dalam beberapa sesi test.
Berikut ini beberapa sesi test tersebut:
-Cpu Performance test.
---SuperPI,Intel burn test,Winrar,Excel 2010.
-FutureMark test.
---3Dmark11,3Dmark Time Spy,Pcmark7,Unigine Heaven.
-Rendering simulasi test.
---Cinebench,Povray.
-Game test,
---Lost Planet2,Resident Evil6,Street X tekken.
Seperti beberapa sharing Personal test diawal tahun (2017) ini terutamanya pada Parade Personal test motherboard Msi chipet Intel KabyLake termasuk untuk motherboard Msi Z270 GAMING M5 pun saya lakukan secara singkat.
Meskipun singkat namun saya berharap beberapa sesi Personal test tersebut dapat mewakili penggunaan dari aplikasi/software kegiatan keseharian/daily,sehingga dengan hasil pengujian singkat tersebut dapat memberikan sedikit gambaran dari kinerja 'Minimum' dari masing-masing peserta Personal test dengan berbagai mode konfigurasi yang saya buat.
Sebelum dengan sharing menu utama dari hasil pengujian motherboard Msi Z270 GAMING M5 ini saya akan tampilkan hasil pengujian Hardddisk WDC WD20EZRZ 2TB sebagai testbed minimum untuk storage Personal test tahun (2017) ini yang terpasang di port Sata 3.0 motherboard Msi chipset Intel Z270 tersebut.
-AS SSD.
-AS SSD chart performance.
Seperti terlihat dalam chart performance hasil pengujian dengan software AS SSD diatas, selain kinerja dari Harddisk SATA 3,5 inch WDC WD20EZRZ 2TB yang terpasang diport Sata 3.0 motherboard Msi Z270 GAMING M5 dengan berbagai mode konfigurasi Processor testnya,terdapat pula hasil pengujian dari motherboard Msi X99A RAIDER bersama dengan processor Intel Haswell-E Core I7 5930K @ Default speed.
Seperti diketahui untuk 'Limitasi' Personal test Tahun (2017) ini memang saya menggunakan hasil pengujian motherboard Msi X99A RAIDER bersama Processor Intel Haswell-E Core I7 5930K dan berbagai penggunaan Rig minimum Personal test lainnya termasuk Harddisk Sata 2,5"inch WDC 5000LPX 500GB sebagai testbed Rig minimum Personal testnya.
Baik harddisk sata 3,5"inch WDC WD20EZRZ 2TB yang terpasang dimotherboard Msi Z270 GAMING M5 ataupun harddisk sata 2,5"inch WDC5000LPX 500GB yang terpasang dimotherboardd Msi X99A RAIDER bukanlah media/Storage terbaik yang mampu meng-Exploitasi kinerja secara Maksimal dari masing-masing port Sata 3.0 6GB/s motherboard-motherboard tersebut.
Meskipun bukanlah perbandingan dalam 'level' yang sama namun penggunaan Harddisk Sata 3,5"inch WDC WD20EZRZ 2TB sebagai tesbed minimum Storage/harddisk pada periode Personal test tahun (2017) ini sedikit mampu memberikan kinerja yang jauh lebih baik terutamanya jika masih menggunakan harddisk sata 2,5"inch WD5000LPX 500GB sebagai media Storage/harddisknya.
Meskipun secara chart performance seperti terlihat adanya perbedaan kinerja yang dihasilkan namun nilai tersebut bukanlah nilai "Terbaik' sebagai penggunaan Storage/harddisknya terutama jika melihat penggunaan port sata 3.0 6/GB dimasing-masing motherboard Personal test kali ini.
Sebagai Gambaran awal dari hasil Pengujian pada Personal test kali ini saya menggunakan Software ChristPC Win Experience Index sebagai pengganti dari menu 'System Rate' yang tidak terdapat pada Windows 10 Pro 64bit yang saya pergunakan.
-WinRate.
-WinRate chart performance.
Kinerja dengan Factor speed Processor dan memory (Cpu Grade) memang akan terlihat lebih 'Nyata'
dengan beberapa kinerja dalam sesi performance Personal test utamanya yang akan saya tampilkan berikut ini.
Untuk Kinerja motherboard Msi X99A RAIDER sebagai "Limitasi' Personal test tahun (2017) ini sendiri sudah saya buatkan sharing Personal testnya sendiri.
( Personal test X99A RAIDER : https://seniorfarhan.blogspot.co.id/2017/01/motherboard-msi-x99a-raider-running.html )
*Result Personal test.
-Cpu Performance.
-SuperPI (32M).
-SuperPI chart performance.
-Intel Burning test.
-Intel burn test chart performance.
-WinRar (1024MB).
-Winrar chart performance.
-Excel 2010.
-Excel chart performance.
Pada sesi Cpu Performance test ini memang Factor kecepatan Processor (Cpu Grade) terlihat jauh lebih nyata.
Tentu saja selain factor kecepatan processor ada pula yang dipengaruhi oleh banyak nya jumlah Core/thread dari masing-masing processor tersebut.
SuperPi,Intel burning test,Excel2010 adalah beberapa contoh aplikasi/software yang sangat dipengaruhi oleh factor kecepatan dari penggunaan Processor dalam sebuah / 1 system(Pc) yang sama,sedangkan WinRar test atau Extracting Software sejenisnya adalah contoh aplikasi/software keseharian/daily yang dipengaruhi oleh banyaknya jumlah core/thread selain dari kecepatan processornya itu sendiri.
-FutureMark test.
-3Dmark11 (direct X11).
-3Dmark11 chart performance.
-3Dmark Time Spy (direct X12).
-3Dmark Time Spy chart performance.
-PCMark7.
-PCMark7 chart performance.
-Unigine Heaven Benchmark 4.0 (direct X11).
-Unigine Heaven Benchmark chart performance.
Disesi Futuremark test ini memang untuk nilai/score dari sesi test Cpu/Physics akan sangat ikut dipengaruhi oleh factor kecepatan dari processor yang digunakan.
Untuk Processor Skylake Core I5 6600K dimotherboard Msi Z270 GAMING M5 pada Personal test kali ini selain hanya berjalan dalam speed Defaul @3,5GHz saja ,juga memiliki jumlah "Threads' yang lebih sedikit dibandingkan processor yang lainnya.
Sehingga untuk Kinerja Processor Intel Skylake Core I5 6600K diPersonal test kali ini memiliki nilai ter-rendah dibandingkan processor yang lain,baik disaat sesi test Cpu/Physics maupun Graphicsnya.
Untuk Sesi Unigine Heaven Benchmark 4.0 (direct X11) sendiri meskipun terlihat perbedaannya dalam chart perbandingan namun nilai yang dihasilkan tidak lah 'Signifikan' antara hasil test satu dengan yang lainnya,hal tersebut dikarenakan untuk software Unigine Heaven benchmark 4.0 (direct X11) akan lebih sangat dipengaruhi oleh factor penggunaan Graphics Controllernya /Gpu Grade.
-Rendering Simulation test.
-CineBench R11.5.
-Cinebench chart performance.
-Povray v.3.7
-Povray chart performance.
Di kedua sesi test baik dengan menggunakan software Cinebench R11.5 ataupun Povray v3.7 memang terlihat factor penggunaan processor terutamanya kecepatan dan banyaknya jumlah Core/threads ikut mempengaruhi kinerja yang dihasilkan.
Dengan Speed serta jumlah Core/threas yang lebih rendah dibandingkan processor lain yang saya gunakan pada Personal test motherboard Msi Z270 GAMING M5 ini,tentu saja kinerja dari processor Intel Core I5 6600K dalam kecepatan Speed Defaul @3,5GHz menjadi yang ter-rendah pula dalam sesi Simulasi Rendering test ini.
Meski hanya berjalan dalam mode konfigurasi kecepatan Defaultnya saja,namun kinerja processor Intel Kabylake Core I7 7700 pun sudah lebih baik jika dibandingkan kinerja Default dari kedua processor Intel Skylake (Core I5 6600K dan Core I7 6700K) diSesi simulasi Rendering Personal test motherboard Msi Z270 GAMING M5 ini.
Untuk kinerja processor Intel Skylake Core I7 6700K dalam mode konfigurasi Safety OverClocking (@4,6GHz) tentu saja jauh lebih baik kinerja yang dihasilkan dalam sesi Rendering simulasi test ini dibandingkan kinerja dalam kecepatan Defaultnya (@4GHz).
Meskipun lebih banyak dipengaruhi oleh factor Graphics Controller/Gpu Grade namun factor kecepatan processor pun ikut mempengaruhi dari hasil OpenGL test di software CineBench R11.5,sehingga kinerja Processor Intel Skylake Core I7 6700k dalam mode konfigurasi Safety OverClock dengan kecepatan yang paling tinggi (@4,6GHz) pun menjadi yang terbaik pada sesi test untuk Personal test motherboard Msi Z270 GAMING M5 kali ini.
-Game test.
-Lost Planet 2 (direct X11).
-Lost Planet 2 chart performance.
-Resident Evil6.
-Resident Evil6 chart performance.
-StreetFighter X Tekken.
-StreetFighter X tekken chart performance.
Di dua (2) sesi game test yaitu di Game Resident Evil 6 dan StreetFighter X Tekken memang factor kecepatan processor pun ikut mempengaruhi kinerja yang dihasilkan dalam bermain dengan kedua jenis game tersebut selain juga factor graphics controller yang digunakan .
Dan didua (2) type/jenis game yang saya ujikan pada Personal test itu pula yaitu game Resident Evil6 dan StreeFighter X Tekken memang hanya factor kecepatan/speed dari processor saja yang sangat mempengaruhi kinerja yang dihasilkan dalam bermain game tersebut tanpa dipengaruhi oleh banyaknya jumlah Core/threads yang ada dimasing-masing processor yang terpasang dimotherboard Msi Z270 GAMING M5 ini.
Meskipun terlihat perbedaan dalam chart performance diGame Lost Planet 2 (direct X11) namun perbedaan tersebut tidaklah signifikan/mencolok terutamanya jika dilihat dari nilai/score yang dihasilkan.
Hal tersebut memang untuk game Lost Planet2 (direct X11) ataupun sejenisnya lebih banyak dipengaruhi oleh penggunaan Graphics Controller (Gpu Grade) yang terpasang pada motherrboard Msi Z270 GAMING M5 pada Personal test kali ini.
*Summary Personal test.
Secara keseluruhan Untuk kinerja Default dari Processor Intel Kabylake Core I7 7700 di motherboard Msi Z270 GAMING M5 ini memang sudah terbilang 'Baik' terutama jika melihat perbandingan dengan beberapa kinerja Default dari processor Intel technology sebelumnya yaitu Intel Skylake Core I5 6600K dan Core I7 6700K dalam beberapa chart performance yang ditampilkan.
Untuk Processor Intel Kabylake Core I7 7700 memang bukanlah seri OverCloking (Non K),sehingga dengan Versi bios 7A78IMS.130 dimotherboard Msi Z270 GAMING M5 ini pun mode konfigurasi Safety OverClok tidak dapat saya lakukan dengan menggunakan Processor Intel kabylake seri tersebut.
Untuk mode konfigurasi Safety OverClok Motherboard Msi Z270 GAMING M5 ini pun saya menggunakan Processor Intel Skylake core I7 6700K dimana kinerja kecepatan mode konfigurasi Safety OverClock (@4,6GHz) mampu meningkatan performance kinerja processor tersebut terutamanya untuk beberapa aplikasi/software dengan factor Processor/Cpu grade.
Mode konfigurasi Safety OverClock processor Intel Skylake Core I7 6700K dengan kecepatan @4,6GHz mampu berjalan dengan stabil dan normal meskipun untuk setup menu bios Cpu Core Voltage terpasang 'Auto'.
Kecepatan @4,6GHz processor Intel Skylake Core I7 6700K dimotherboard Msi Z270 GAMING M5 ini memang bukanlah nilai 'Maksimal' dari kedua periperal (processor+motherboard) tersebut,namun kinerja minimum dari Periperal minimum yang saya pergunakan dalam mode Konfigurasi Safety OverClock.
Selain EZ Debug LED dimotherboard Msi Z270 GAMING M5 inipun tersedia Display Seven (7) Segmen yang dapat dipergunakan untuk melakukan analisa awal tentang Process/kerusakan dari System yang sedang berjalan dimotherboard Msi tersebut.
-Display Seven (7) Segmen.
-EZ Debug LED.
Selain dengan penggunaan tegangan untuk processornya ( CPU Core Voltage) dimenu bios motherboard Msi Z270 GAMING M5 ini mampu berjalan dengan stabil dan normal meski terpasang 'Auto',ternyata peningkatan Panas yang dihasilkan dalam kecapatan @4,6GHz dimode konfigurasi Safety OverClock tidaklah membuat masalah untuk Processor Intel Skylake Core I7 6700K yang saya pergunakan dalam Personal test kali ini.
3rd Party Cooling Processor yang saya gunakan pada Personal test kali ini memang mampu menurunkan Panas pada processor hingga 20 derajat Celcius dibandingkan Default/Stock cooling dari processor intel socket Lga1151 pada umumnya.
Dengan menggunakan menu Sensor dari Software Aida64,berikut adalah ini hasil pengukuran Suhu/temperature dari masing-masing processor yenag terpasang dimotherboard Msi Z270 GAMING M5 dengan berbagai mode konfigurasinya.
-Cpu Temperature Check.
\
Thanks For Attention.
Nice to Share.
Note:-Download & save this Personal test.
.....
.............................
